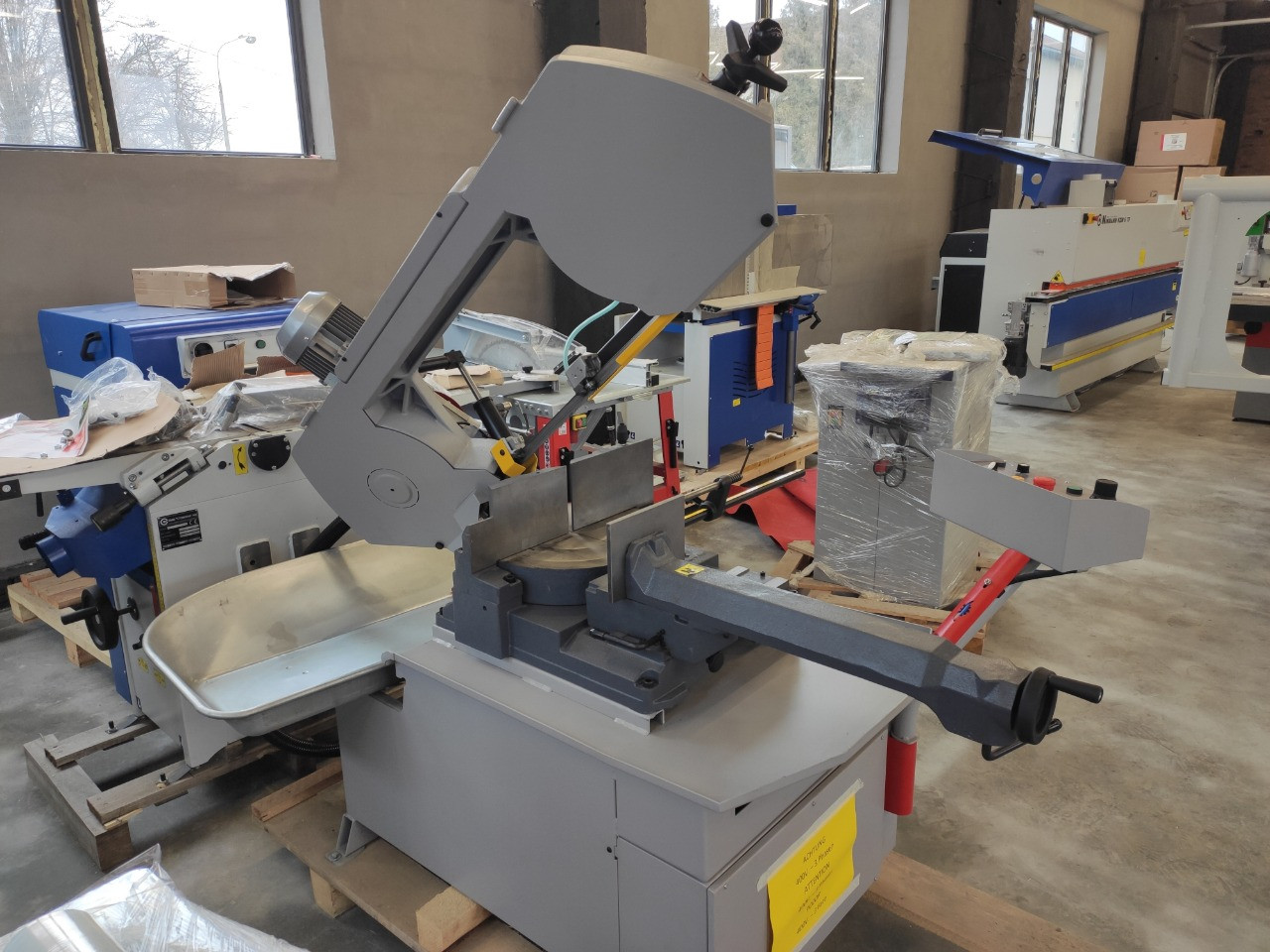

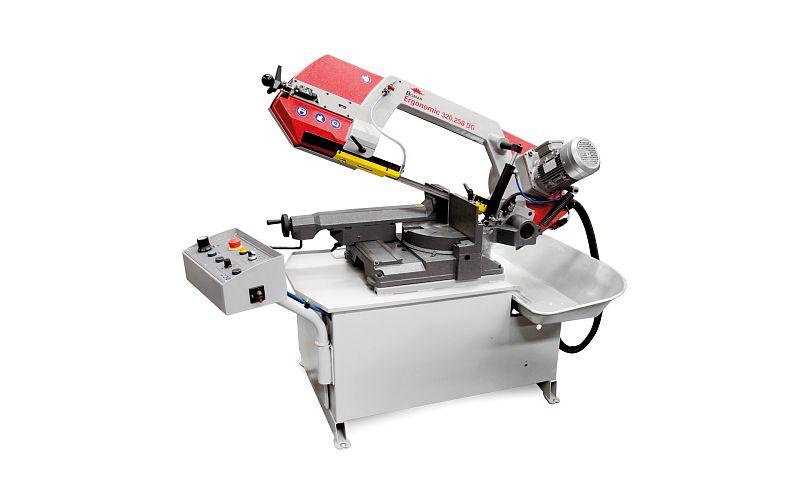

Стрічкова пила по металу Bomar Ergonomic 320.258 DG (Ergonomic 320.258 DG)

Опис Bomar Ergonomic 320.258 DG - ручний стрічкопильний верстат з зміцненої чавунної пильної рамою і стрічковим полотном шириною 27 мм.. Верстати обладнані поворотним столом, завдяки якому легко розкроювати короткі заготовки.. Дане технічне рішення дозволяє уникнути пошкодження столу направляючою шиною.. Кутові рези на даних верстатах виробляються в діапазоні кута повороту пильної рами від 45 градусів вліво до 60 градусів вправо.. Висока продуктивність верстата і тривалий термін експлуатації стрічкового полотна досягаються за рахунок наступних технічних рішень: установки рами на попередньо напружений підшипник і синхронізованою роботи щітки для очищення полотна від забруднень і стружки.. Гравітаційне опускання пільной рами.. Швидкість опускання пільной рами регулюється гідравлічним циліндром з перепускним клапаном.. Після закінчення циклу розкрою матеріалу рама пили піднімається вручну.. У базовому виконанні верстати оснащені частотним перетворювачем для забезпечення плавного регулювання швидкості стрічкового полотна в діапазоні від 20 до 120 м / хв, що дозволяє не тільки збільшувати термін служби стрічкового полотна, але підібрати режим різання, відповідний сплаву і формі певної розкроюють заготовки. Стандартна комплектація Обмежувач довжини 500 мм, встановлюється на підставу столу на поворотній консолі. Пильна рама виконана з міцного сірого чавуну Автоматичне вимкнення подачі напруги до приводу пильного полотна після розпилу. Автоматичне вимикання верстата в разі поганого натягу або розриву пильного полотна. Високоточні твердосплавні напрямні пилкового полотна для точного розпилу. Поворот пильної рами в обидва боки: в діапазоні від + 60 ° вправо до -45 ° вліво. Ергономічний дизайн верстата з простим керуванням і висотою робочого столу 760 мм. Легке відведення стружки за допомогою ємності з гратами для стікання рідини. Комплект охолоджуючого устаткування, встановленого на базі верстата Широкий вибір опціональною оснащення верстата. Надійний двигун для приводу пильного полотна. Верстат розроблений відповідно до норм ЄС і нормами по техніці безпеки. Технічний опис База верстата База верстата посилена, виконана з сірого чавуну, висота столу - зручна для легкої подачі і обробки заготовок.. Конструкція бази верстата дозволяє поглинати вібрації, що виникають під час пиляння.. Це благотворно позначається на ресурсі терміну служби інструменту і самого верстата. Пильна рама Пильна рама з сірого чавуну посилена внутрішніми ребрами жорсткості.. Поперечні ребра жорсткості поглинають вібрації, що виникають під час пиляння.. Це благотворно позначається на ресурсі терміну служби інструменту і самого верстата. Опускання пільной рами Швидкість опускання пільной рами встановлюється за допомогою регулювального гідравлічного клапана, розташованого прямо на пульті управління верстата.. Рух пильної рами вниз відбувається під дією сил гравітації, пильна рама опускається під власною вагою, але за допомогою гідравлічного циліндра контролюється швидкість опускання.. Підйом пильної рами здійснюється вручну. Установка пильної рами Рама стрічкопильного верстата встановлюється на попередньо напружений аксіально-радіальний підшипник, який розташований на розширеній поворотною маятникової консолі. Поворотна консоль Пильна рама встановлюється на попередньо напружений аксіально-радіальний підшипник, який розташований на розширеній поворотною маятникової консолі, встановленої на штифті і спрямовується за допомогою шліфованого направляючого сегмента.. Частиною маятникової консолі також є робочий стіл, який автоматично повертається при кутовому позиціонуванні рами.Такім чином, стіл має теж становище, що і пильна рама при установці кута, що запобігає пошкодженню столу при кутовому розкрої заготовок. Пильне полотно Точне напрям пильного полотна забезпечується за рахунок твердосплавних напрямних і підшипників, встановлених на двох направляючих блоках.. Правий блок зафіксований, лівий блок переміщається вручну.. Положення лівого блоку регулюється в залежності від ширини заготовки. Привід пильного полотна привід пильного полотна здійснюється за допомогою 1,5 кВт двигуна з редуктором, швидкість регулюється за допомогою перемикача, розташованого на панелі управління. Швидкість стрічкопильного полотна Швидкість стрічкопильного полотна контролюється безпосередньо з панелі управління, розташованої на фронтальній стороні верстата, і за допомогою частотного перетворювача варіюється в діапазоні від 20 до 120 м / хв. Натяг стрічкового полотна натяг стрічкового полотна виробляється вручну механічним шляхом.. Кінцевий вимикач, встановлений на пильної рами, стежить за натягом полотна і його цілісністю, таким чином, при розриві стрічкового полотна верстат негайно відключається від мережі електроживлення. Очищення стрічкового полотна Для очищення стрічкового полотна використовується сталева щітка, яка акуратно видаляє стружку з стрічкового полотна, що запобігає потраплянню стружки у внутрішню частину пильної рами або в простір між направляючою шиною та шківом.. Ця функція збільшує термін служби пильного полотна.. Ідеальна очищення досягається завдяки синхронізації швидкості щітки зі швидкістю пильного полотна. Охолодження Система подачі МОР поставляється разом з верстатом.. Інтенсивність подачі охолоджуючої емульсії регулюється за допомогою клапанів (кранів), розташованих на напрямних блоках, до клапанів підключені подають шланги.. У підставі верстата встановлений резервуар об'ємом 10 літрів, з якого ведеться подача МОР.. Емульсія стікає разом зі стружкою в лоток з гратами.. Що запобігає протіканню МОР за межі верстата і дозволяє МОР повернутися назад в резервуар через решітку (сито).. При цьому стружка залишається в піддоні і не потрапляє в резервуар для МОР.. Розмір лотка дозволяє проводити збір МОР навіть тоді, коли змінений кут пильної рами.. Опціонально верстат може бути укомплектований мікронайзером.. Це пристрій розпилює повітряно-масляний туман на полотно пилки, що запобігає витоку МОР за межі верстата.. Мікронайзер використовується переважно для розкрою профільних порожнистих заготовок.. Для розкрою заготовок з суцільного матеріалу рекомендується застосування третього додаткового шланга подачі МОР (опція).. З його допомогою МОР подається в середину зони розкрою і створює додаткові мастило та охолодження в зоні різу. Діапазон кута розкрою Верстат дозволяє проводити плавне регулювання кута повороту в діапазоні від + 60 ° вправо до -45 ° вліво.. Регулювання проводиться з фронтальної сторони верстата. Установка кута розкрою Регулювання проводиться легко з робочого місця оператора.. Стрічкова пила базується на маятникової консолі, обладнаної кутовою шкалою.. Поворот рами проводиться вручну. Фіксація заготовок Фіксація заготовок здійснюється за допомогою ручних лещат, регульованих щодо встановленого кута розкрою.. При розкрої заготовки під кутом менш 0 градусів лещата розташовуються з правого боку відносно пильного вузла.. При розкрої заготовок під кутом рівним або більше 0 градусів лещата розташовуються зліва. Оснащення і система подачі-вивантаження Як опціональних можливостей пропонується підключення рольганга для подачі і вивантаження заготовок.. З'єднання рольгангов з верстатом здійснюється за допомогою сполучних частин і кріпильних адаптерів в залежності від кута розкрою.. Сполучні частини і кріпильні адаптери відображені в прайс-листі опцій до верстата.. Рольганг для подачі заготовок може бути обладнаний фіксованими і регульованими роликами, які дозволяють утримувати заготовки в положенні паралельному затискним лещат, а також служать захистом від падіння заготовок з рольганга.. У разі якщо вертикальні ролики не використовуються, заготовки можна захистити від падіння за допомогою захисних упорів.. Обмежувачі довжини встановлюються з боку вивантаження заготовок.. Вони можуть мати ручну, числову або ЧПУ регулювання, можуть переміщатися вручну за шкалою або автоматично за рахунок сервоприводу. Обслуговування верстата Всі елементи управління знаходяться на панелі управління, розташованої з фронтальної сторони верстата.
